芯片型號：SK040

封裝：DIP8、DIP14、SOP8、SOP14

供電電壓：2.6V ~ 5.0V

輸出電流：均值在40--60mA上下波動。

輸出方式：PWM / DAC兩種輸出。直接接0.5W/8歐喇叭。

MCU通訊方式：用到2個I/O，復位+數脈沖。

BUSY：TG6。播放語音時為高電平。平時為低電平。

復位腳：TG5

脈沖腳：TG1



                    SK040系列14pin 芯片管腳圖



注釋：

2、最大支持63段語音。

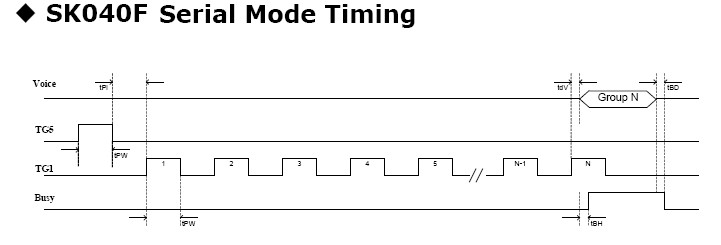

時序圖解釋：

      TG5(復位)先給一個高脈沖復位，高電平時間保持至少100uS，再等待100uS后，TG1開始發出高脈沖，高電平保持的時間不得少于50uS，典型值為100uS。脈沖數一結束，聲音馬上輸出，BUSY輸出高電平。



       SK040F-DIP14系列語音芯片，在多數應用中僅作為一從片，受產品上主控MCU的控制，作發聲設備，不涉及其它的外圍電路，是比較簡單的應用。正因為如此，它得到了極其廣泛的應用。下面列舉SK040系列語音芯片成功應用的行業與產品，供用戶參考。



汽車電子：電子狗、倒車雷達、汽車防盜器、GPS導航儀、TPMS、BMBS

家電類：（小家電）電飯煲、電磁爐、電壓力鍋、豆?jié){機、面包機 微波爐（大家電）冰箱、空調、洗衣機、風扇、電視機

醫療電子：血壓計、血糖儀、治療儀、胎壓計、按摩器

安防類：指紋考勤機、防盜報警器、樓宇對講設備、IC卡刷卡機、銀行報號器

玩具類、禮品類等等場合
